時差法明渠流量計

箱涵式超聲波明渠流量計

  • 產品介紹
  • 技術參數

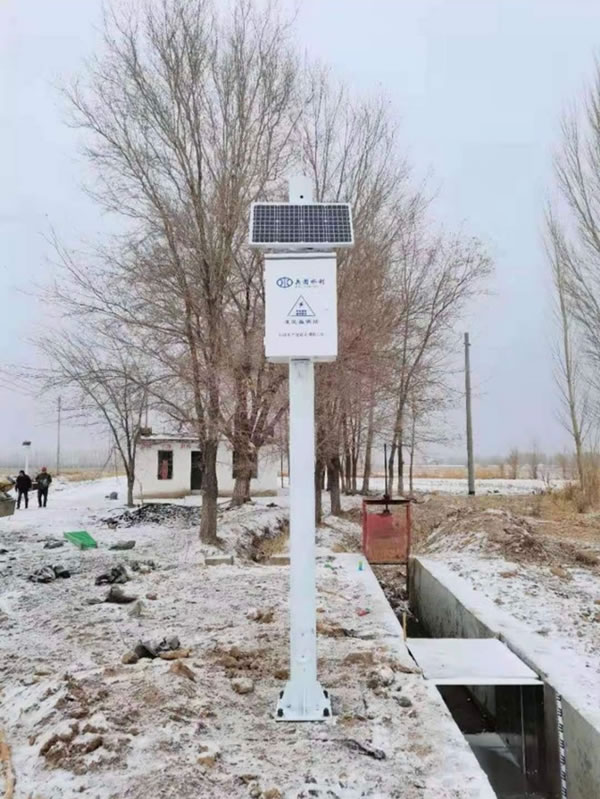

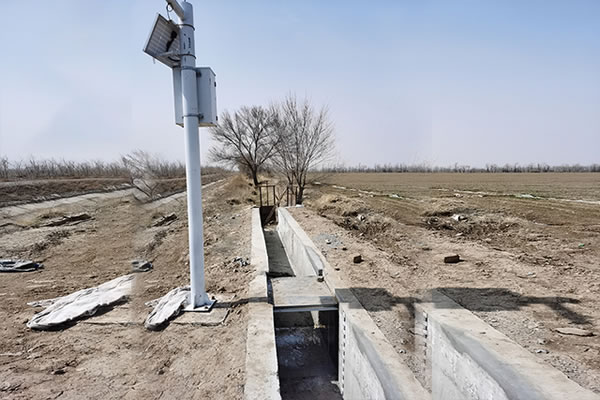

  • 案例圖片

產品簡介

箱涵式超聲波明渠流量計通過高精度時間數字轉換芯片對超聲波傳輸時間進行測量,有效克服零點漂移、小流量測量誤差大等問題;綜合利用頻差法和時差法,使用實時聲速、溫度補償?shù)燃夹g對流量進行補償;人機接口畫面豐富,支持多種通信方式;具有計量精度高、操作簡便、運行穩定等優點。



產品特點

1、支持多聲道測量(4-24聲道),有效提高了儀表在復雜流體狀態中的測量準確性和可靠性

2、綜合采用頻差法和時差法測量技術,聲速自動補償,有效避免零點漂移,提高了小流量測量精度

3、支持RS485通信,與遠程數據管理系統集成更加方便

4、支持AC220V、DC12V、太陽能電源等輸入方式

5、主機與探頭類型多樣化,可根據現場需求搭配使用,能夠滿足特殊環境的安裝與測量

6、人機界面豐富,使用操作便捷

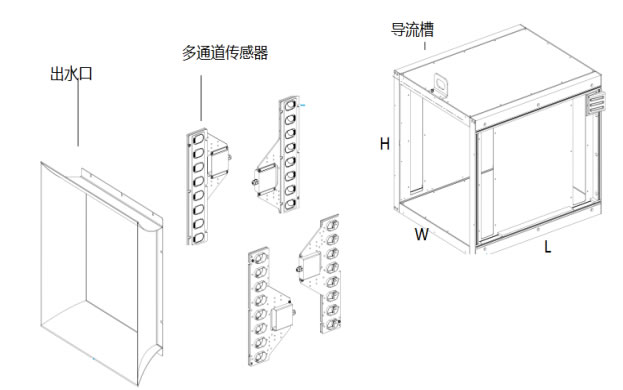

傳感器結構示意




傳感器尺寸表

規格型號 W mm(內尺寸) H mm Q m³/S(V=0.03-2m/S)
UTL-B400L 400 400 0.008-0.50
UTL-B600L 600 600 0.011-0.72
UTL-B800L 800 800 0.019-1.28
UTL-B1000L 1000 1000 0.033-2.20
UTL-B1200L 1200 1200 0.043-2.88



技術參數

  流速量程 ±12 m/s
精度 1%讀數或0.03cm/s
最大采樣率   8 Hz
波束頻率 1 MHz(250K、500K需要定制)
水位(電子水尺) 水位量程按箱涵尺寸,誤差1cm
  流量誤差 ±2.0%
測量條件支持滿管非滿管測量
太陽能供電 120W太陽能板
  100AH膠體電池
控制器 30A太陽能控制器
  RS485,標準MODBUS-RTU



應用范圍

污水治理流入和排放渠、工礦企業化工液體、廢水排放渠道、水利工程和農業灌溉用渠道 、泄洪閘門等場合流量測量.
