產品概述
SZTDS-100H型手持式超聲波流量計適用于多種工業現場中液體流量的在線標定和巡檢測量。具有測量精度高、一致性好、電池供電、操作簡單、攜帶方便等特點，體積小、質量輕，真正意義上的便攜式超聲波流量計。

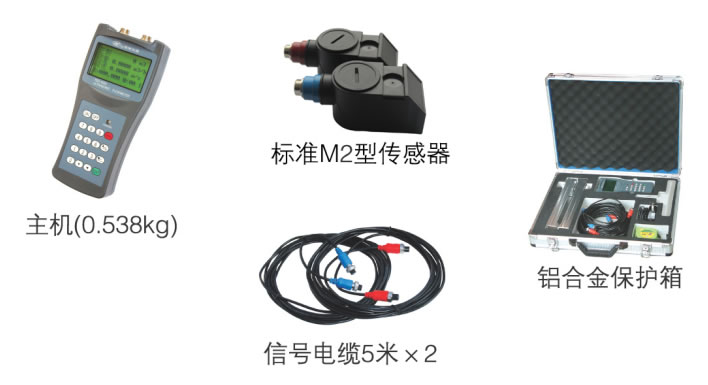

標準配置

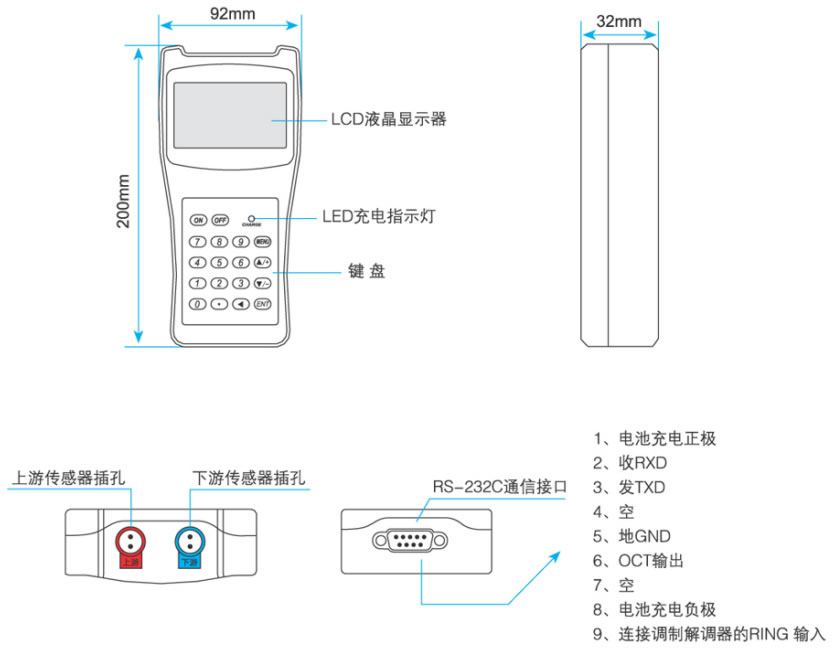

外形尺寸
主機參數
測量精度：±1%
測量管徑：DN15～DN6000mm
測速范圍：0～±10m/s
工作電源：內置可充電電池，充足后可持續工作12小時
安裝方式：外敷式安裝，操作簡單，方便
顯 示：4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等
信號輸出：非隔離RS232(FUJI擴展協議)1路隔離OCT輸出
其它功能：內置數據記錄器可記錄時間、累積流量、信號狀態、工作時間等
標準數據接口RS232用于聯網檢測或?qū)С鲇涗洈?shù)據
自診斷，提示當前工作狀態是否正常
傳感器參數
| 技術參數 | 支架HS型 | 支架HM型 | 標準S2型 | 標準M2型 | 標準L2型 |
| 適用管徑(DN) | 15～100 | 50～700 | 15～100 | 50～700 | 300～6000 |
| 材 質 | 鋁合金 | 特殊高溫材料 | |||
| 工作頻率 | 1MHz | ||||
| 安裝方法 | V (N、W)法 | V、Z法 | V (N、W)法 | V、Z法 | Z法 |
| 標 定 | 整機配對標定 | ||||
| 磁 性 | 有 | ||||
| 適用溫度 | 0～160℃ | ||||
| 防護等級 | IP65 | ||||
| 外形尺寸 | 200×25×25 | 280×40×40 | 45×30×30 | 60×45×45 | 80×70×55 |
| 質量（克） | 250 | 1080 | 75 | 250 | 650 |
| 介質種類 | 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體 | ||||
| 介質濁度 | ≤20000ppm且氣泡含量小 | ||||
| 適用管材 | 碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里 | ||||
| 管道襯材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等 | ||||
| 信號電纜 | 標準配置：5米×2，可選配10米×2或15米×2 | ||||
主機參數
測量精度：±1%
測量管徑：DN15～DN6000mm
測速范圍：0～±10m/s
工作電源：內置可充電電池，充足后可持續工作12小時
安裝方式：外敷式安裝，操作簡單，方便
顯 示：4行漢字同屏顯示瞬時流量、流速、累積流量、信號狀態等
信號輸出：非隔離RS232(FUJI擴展協議)1路隔離OCT輸出
其它功能：內置數據記錄器可記錄時間、累積流量、信號狀態、工作時間等
標準數據接口RS232用于聯網檢測或?qū)С鲇涗洈?shù)據
自診斷，提示當前工作狀態是否正常
傳感器參數
| 技術參數 | 支架HS型 | 支架HM型 | 標準S2型 | 標準M2型 | 標準L2型 |
| 適用管徑(DN) | 15～100 | 50～700 | 15～100 | 50～700 | 300～6000 |
| 材 質 | 鋁合金 | 特殊高溫材料 | |||
| 工作頻率 | 1MHz | ||||
| 安裝方法 | V (N、W)法 | V、Z法 | V (N、W)法 | V、Z法 | Z法 |
| 標 定 | 整機配對標定 | ||||
| 磁 性 | 有 | ||||
| 適用溫度 | 0～160℃ | ||||
| 防護等級 | IP65 | ||||
| 外形尺寸 | 200×25×25 | 280×40×40 | 45×30×30 | 60×45×45 | 80×70×55 |
| 質量（克） | 250 | 1080 | 75 | 250 | 650 |
| 介質種類 | 水、海水、污水、酒精、各種油類等能傳導超聲波的單一、均勻、穩定的液體 | ||||
| 介質濁度 | ≤20000ppm且氣泡含量小 | ||||
| 適用管材 | 碳鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼等均勻質密的管道，允許有襯里 | ||||
| 管道襯材 | 環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、膠木、聚四氟乙烯等 | ||||
| 信號電纜 | 標準配置：5米×2，可選配10米×2或15米×2 | ||||
